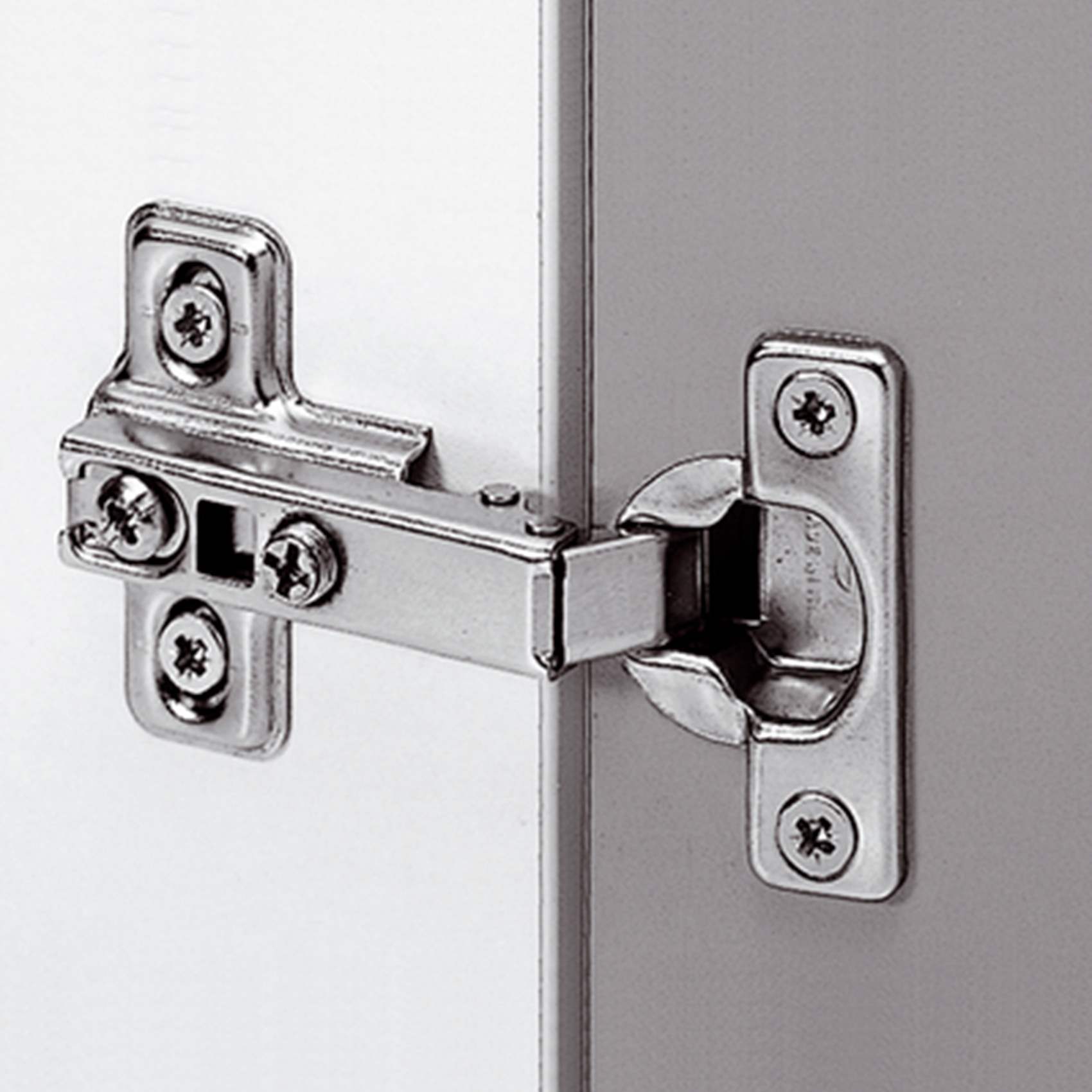

Gångjärn – 105° 26 mm QS

Gångjärn i förnicklad (N) stål för halvtäckande eller innanförliggande lucka. 105° öppningsvinkel.

Fr. 20.00 KR inkl. moms

Beskrivning

Gångjärnen har självstängningsfunktion. 51QS1500 QS är för heltäckande lucka och har en rak arm, 51QS1508 har 8 mm krökt arm och är för halvtäckande lucka och 51QS1515 har 15 mm krökt arm och är för innanförliggande lucka.

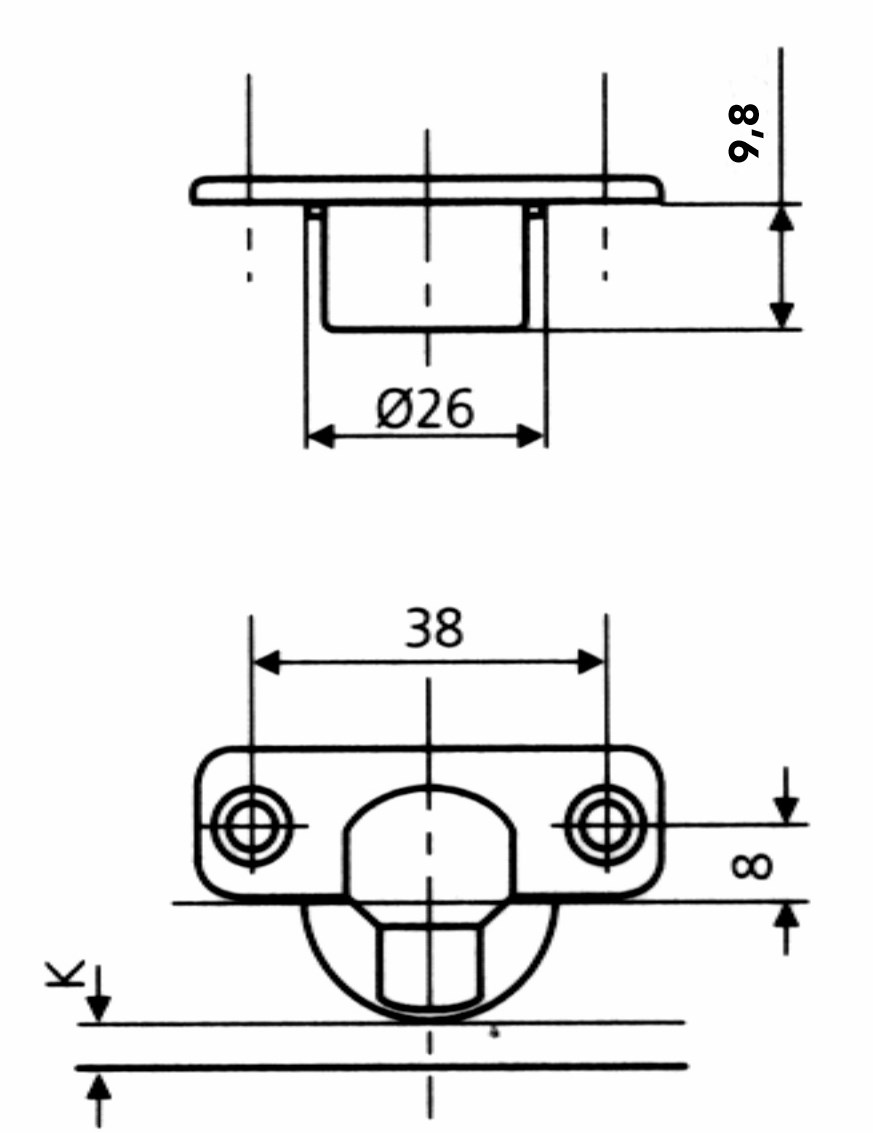

Lucktjocklek 16-26 mm gäller vid heltäckande och halvtäckande gångjärn och max 16 mm vid innanförliggande gångjärn, borrdiameter 26 mm, borrdjup 10 mm och borravstånd från luckans kant 3-5 mm.

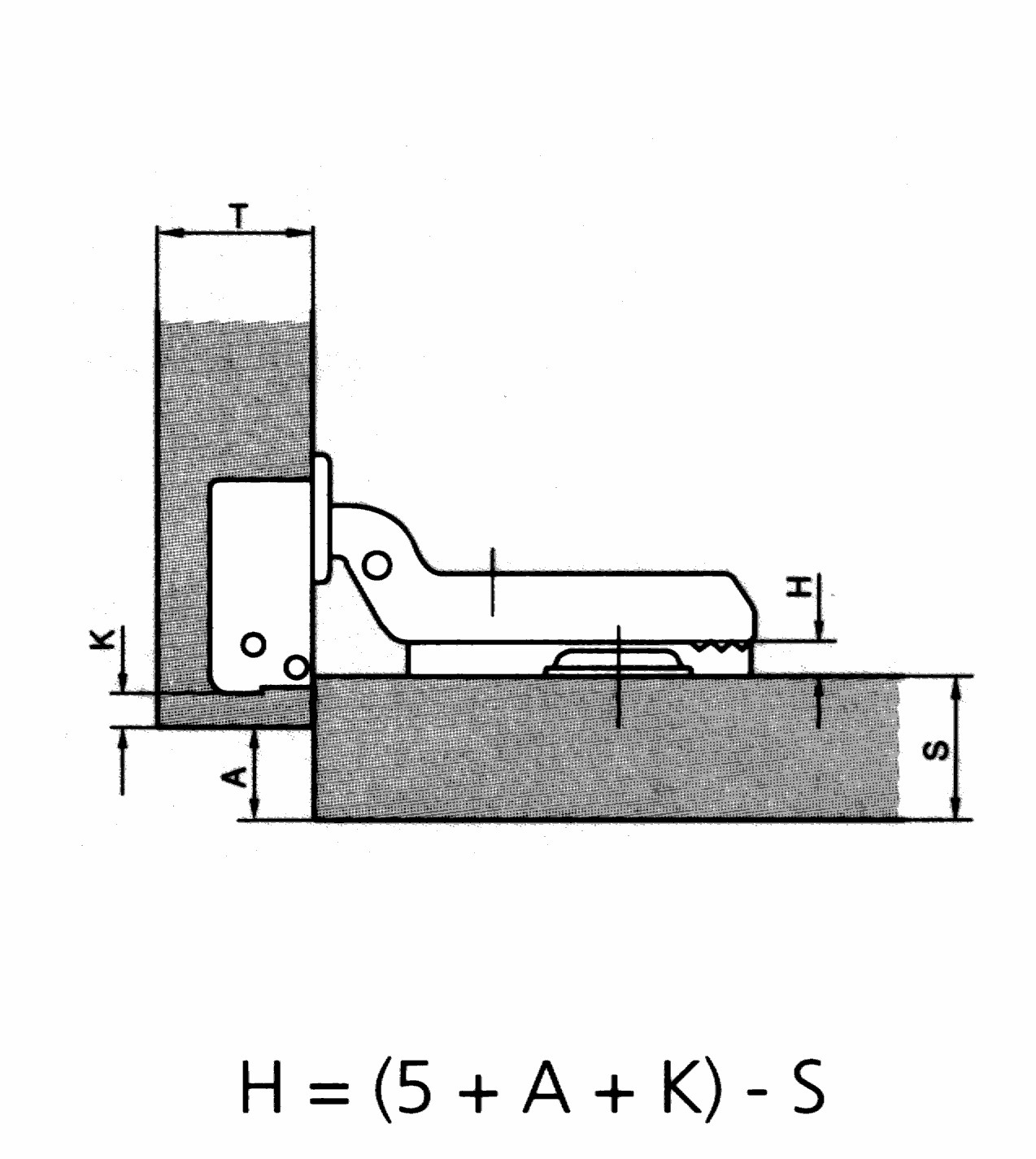

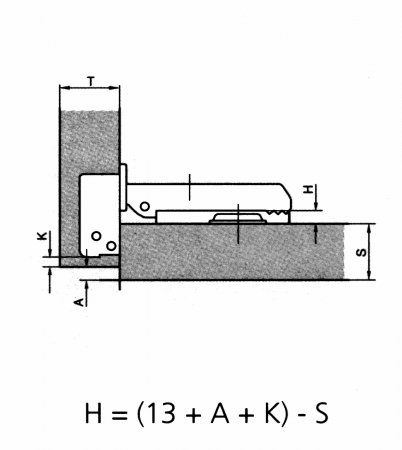

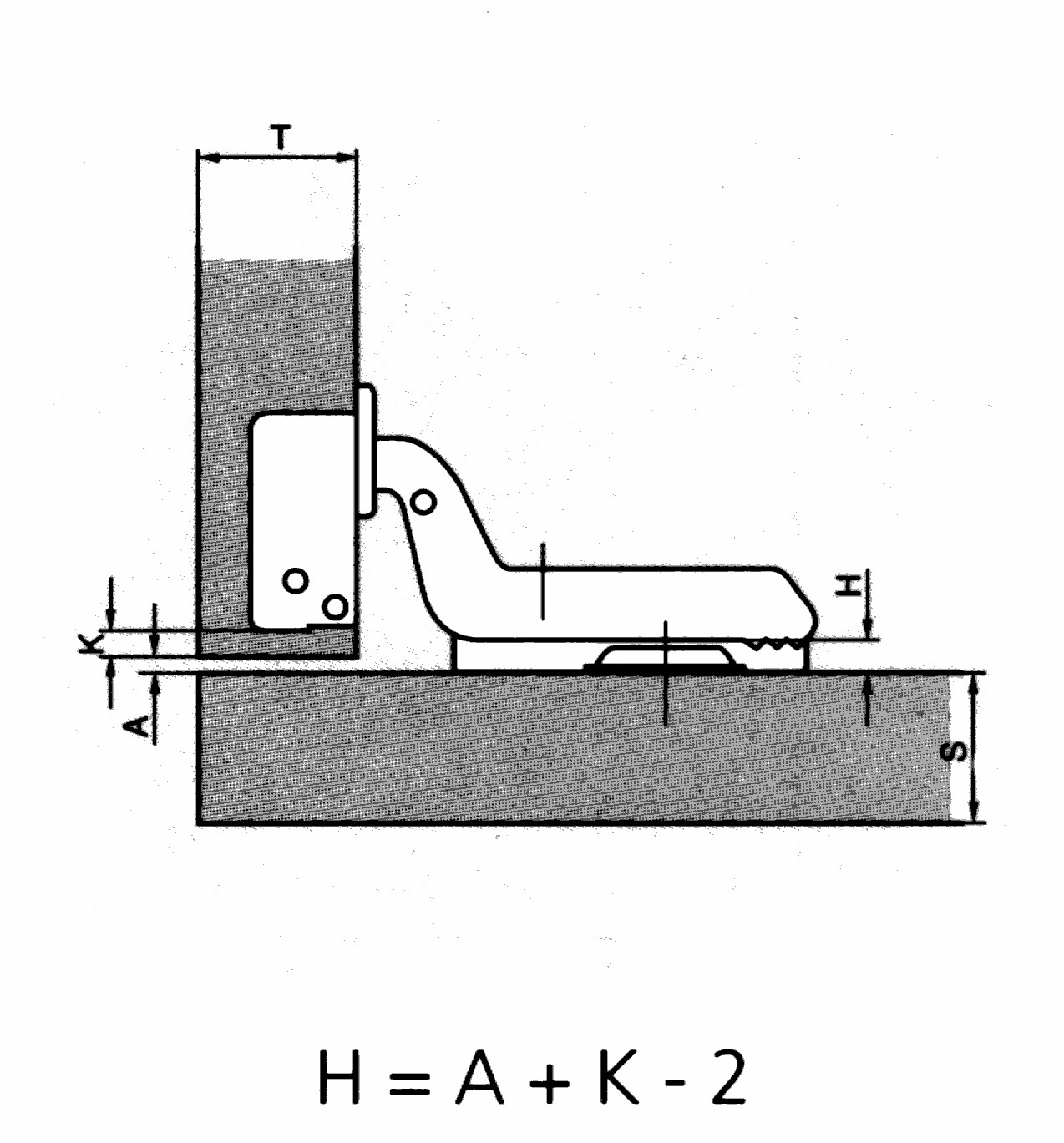

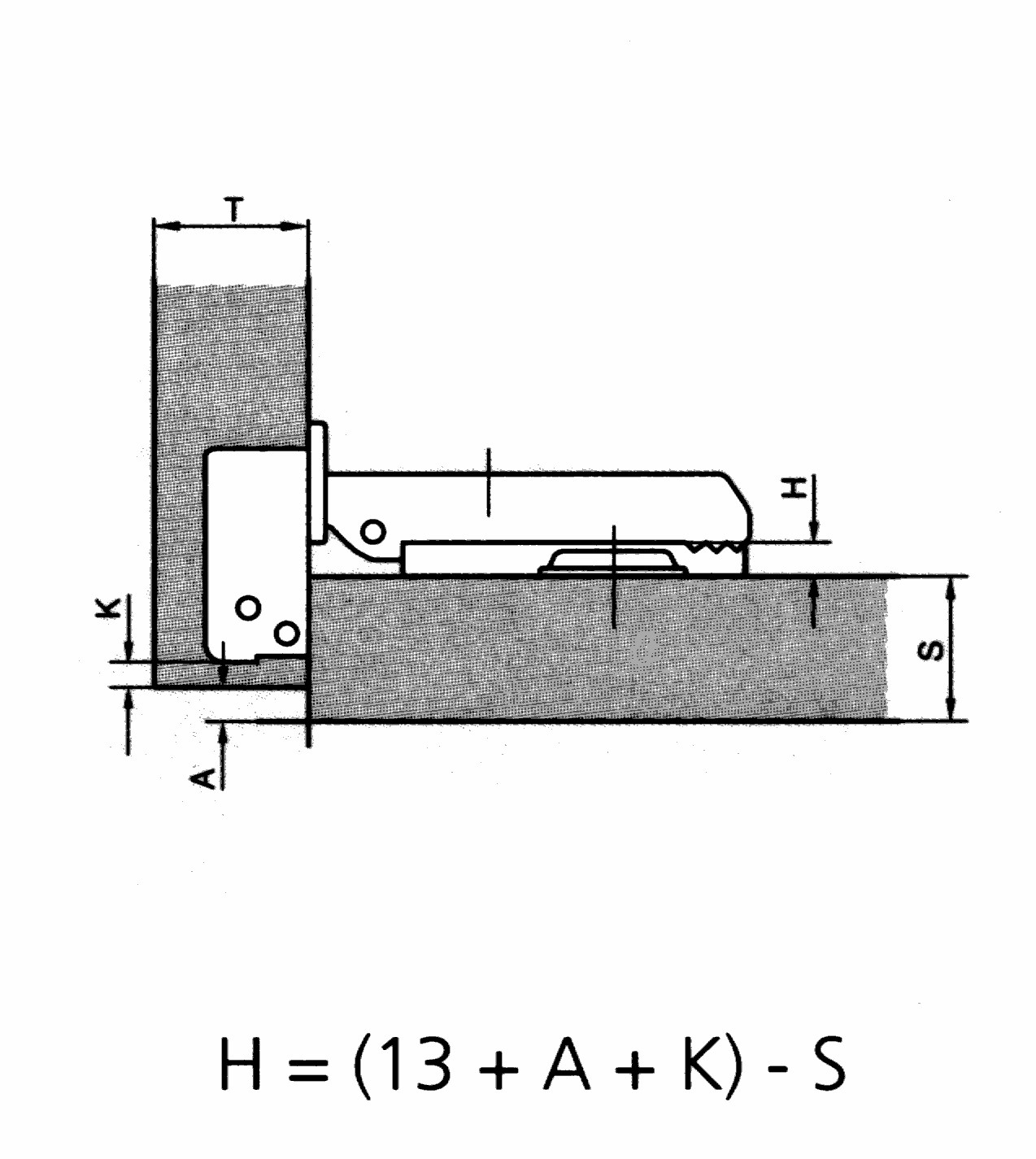

A= Minsta fog mot vägg eller annan lucka
H= Monteringsplattans tjocklek (distans)
K= Borravstånd från luckans kant
S= Sidtjocklek
T= Lucktjocklek

Gångjärnet används tillsammans med lämplig monteringsplatta modell QS, se tillbehör.

Ritningar
